SN01水下聲吶搜救系統
聲吶利用聲波探測水下環境，在多個領域發揮關鍵作用。在救援領域，它可快速定位沉船與溺水者，提升搜救效率與成功率。
海洋勘探中，聲吶繪制海底地形、探測資源，助力科學研究與油氣開發。釣魚時，聲吶識別魚群位置與水深，大幅提高漁獲效率。
考古方面，它用于發現水下遺址、沉船及文物，非接觸式探測保護遺跡完整性
屏幕類型：9寸IPS屏，分辨率1900*1080，亮1200尼特
屏幕功能：中文操作系統，可開啟四分屏/六分屏，同時查看四個/六個畫面，且可獨立控制，也可任意設置組合界面，可顯示定位、水溫、時間、量程
耐壓水深：300m
防水等級：IP68
快捷鍵功能：具有5個可自定義編輯快捷按鍵
可視角度：垂直視角160°，80°上/下，水平視角 160°，80°左/右
探測量程：結構下掃90m，結構側掃180m，最大量程深度300m
支持功能：自動舵、藍牙連接、雷達兼容性3G、4G、HALO24雷達天線、GPS、WAAS/EGNOS、全球簡易海圖、船舶自動識別、內置CHIRP1和CHIRP2雙通道聲吶
聲吶工作頻率：50KHZ/83KHZ/200KHZ/455KHZ/800KHZ/1200KHZ，
可用CHIRP頻率
錄制功能：聲吶、結構掃描具有錄制功能可回放分析
工作電壓：12V
功耗：33.12W
聲吶功率：600W
使用環境溫度：-15℃~+55℃
設備配置：NMEA0183數據輸出/輸入RS422、支持波特率4800,19200,38400、2個以太網接口、 個NMEA2000數據接口、
視頻輸入接口、2個微型SD數據卡插槽，最大支持32G
航點和航跡儲存數量：航點儲存數量3000個、航跡儲存數量100條、
航跡儲存數量、100(每條航跡最多10000點)、支持船舶自動識別
系統、可支持音響功放連接
聲吶警報: 淺水報警，GPS報警功能
供電配置: 供電箱具有兩種供電模式，分別為內置電池供電和外置AC供電，供電箱可顯示電池電量，可快速插拔電池接口充電，電池續航時間≥12小時，外置AC供電可實現無限續航
拆卸支架和手持探桿：主機和聲吶探頭應具備可安裝可拆卸支架，可快速在沖鋒舟/橡皮艇上安裝使用，具備調節聲吶探頭深淺功能
水下視圖探
探頭直徑：70mm
高度：162mm
防水等級：IP68
視角：120°
旋轉角度：可左右旋轉360°
線纜：標配50米，直徑5MM，可用于水下和深井探測
工作水深：50米
使用溫度：-20--60度
儲存溫度：-30--80度
調節方式：手動/自動
照明功能：36顆高亮夜視燈，白光燈24顆 ，紅外燈12顆，具有白光和紅外切換使用功能
主機箱：
液晶尺寸：9/10/12/16 英寸可選
多屏顯示：最多同時查看6個畫面
操作方式：觸屏+按鍵
聲吶輸出功率：1000W
顯示：支持水深、水溫、量程、時間顯示
插槽：雙microSD卡插槽，最大支持32G
使用環境溫度：15℃——55℃
操作系統：中文操作系統
三合一聲吶：
頻率：83kHz/中頻/200kHz/高頻
最大深度：聲吶305m,下掃和側掃91m
重量：1.2kg
電纜長度：7.6m
3D 結構聲吶：
頻率：455 kHz&800 kHz
最大測深范圍：側掃182m，下掃91m
最大速度：側掃31.5 海里/小時下掃49.5 海里/小時
電纜長度：6.5m
水下攝像頭：
顯示屏：15.6寸，分辨率1920*1080
拍攝角度：360度
探測深度：100m
補光燈：36顆高亮夜視紅外白光一體機
實時動態聲吶：
重量：1.2kg
電纜長度：7.6m
視圖模式：Forward,Down 或 Scout
聲吶技術： ActiveTarget
主要參數

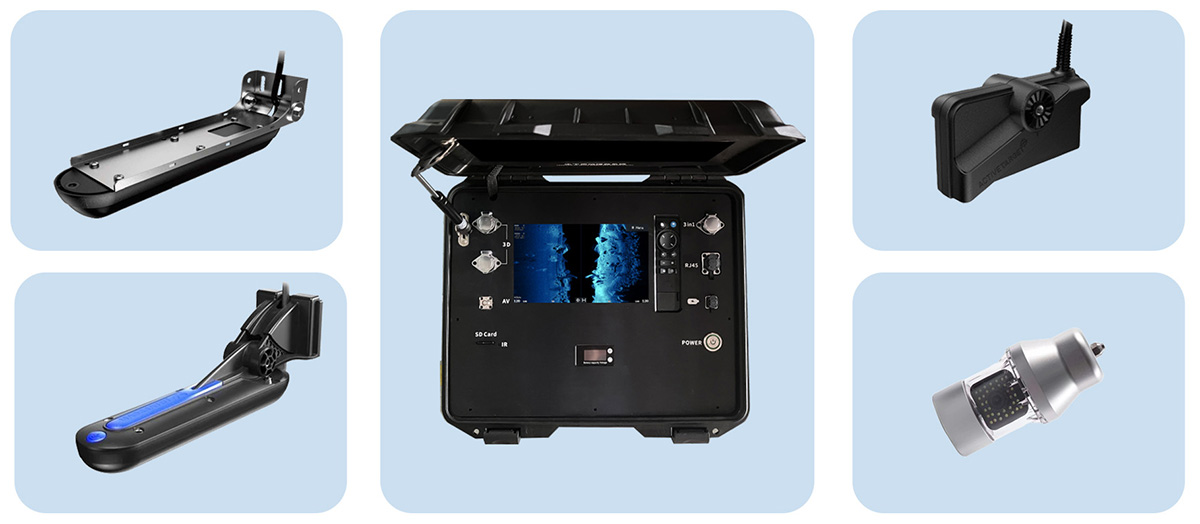

主機箱和探頭參數
打撈救援
聲吶可以被安裝在搜救船只上,通過發射聲波并接收回波來確定水下目標的位置和深度。一旦確定了目標的位置,救援人員就可以利用這些信息來制定打撈救援計劃,并使用相應的設備進行打撈作業。聲吶還可以幫助救援人員監測打撈作業的進展,確保目標安全地被打撈上來。下圖為ctiveTarget實時動態聲納應用截圖。
勘探檢測

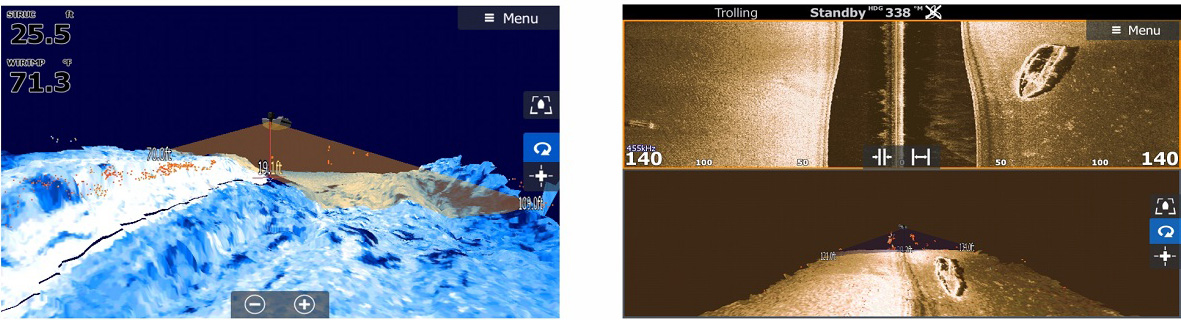

聲吶可以用于測量海床的深度、地形的起伏以及水下物體的位置和大小。這些信息對于海洋地質勘察、海床地形測繪、海洋資源勘探等方面都非常重要。下圖為StructureScane3D聲納應用截圖。
海釣探魚
通過聲吶,釣魚者可以確定魚群的位置和深度,幫助他們選擇最佳的釣點,節約時間和精力。此外,聲吶還可以幫助釣魚者避免淺灘或者水下障礙物,確保他們的船只和漁具的安全。下圖為Active lmaging3合1聲納應用截圖。
演示視頻
ZJ051水下聲吶參數
屏幕類型：9寸IPS屏，分辨率1900*1080，亮1200尼特
屏幕功能：中文操作系統，可開啟四分屏/六分屏，同時查看四個/六個畫面，且可獨立控制，也可任意設置組合界面，可顯示定位、水溫、時間、量程
耐壓水深：300m
防水等級：IP68
快捷鍵功能：具有5個可自定義編輯快捷按鍵
可視角度：垂直視角160°，80°上/下，水平視角 160°，80°左/右
探測量程：結構下掃90m，結構側掃180m，最大量程深度300m
支持功能：自動舵、藍牙連接、雷達兼容性3G、4G、HALO24雷達天線、GPS、WAAS/EGNOS、全球簡易海圖、船舶自動識別、內置CHIRP1和CHIRP2雙通道聲吶
聲吶工作頻率：50KHZ/83KHZ/200KHZ/455KHZ/800KHZ/1200KHZ，可用CHIRP頻率
錄制功能：聲吶、結構掃描具有錄制功能可回放分析
工作電壓：12V
功耗：33.12W
聲吶功率：600W
使用環境溫度：-15℃~+55℃
設備配置：NMEA0183數據輸出/輸入RS422、支持波特率4800,19200,38400、2個以太網接口、1個NMEA2000數據接口、視頻輸入接口、2個微型SD數據卡插槽，最大支持32G
航點和航跡儲存數量：航點儲存數量3000個、航跡儲存數量100條、航跡儲存數量、100(每條航跡最多10000點)、支持船舶自動識別系統、可支持音響功放連接
聲吶警報: 淺水報警，GPS報警功能
供電配置: 供電箱具有兩種供電模式，分別為內置電池供電和外置AC供電，供電箱可顯示電池電量，可快速插拔電池接口充電，電池續航時間≥12小時，外置AC供電可實現無限續航
拆卸支架和手持探桿：主機和聲吶探頭應具備可安裝可拆卸支架，可快速在沖鋒舟/橡皮艇上安裝使用，具備調節聲吶探頭深淺功能
水下視圖探
探頭直徑：70mm
高度：162mm
防水等級：IP68
視角：120°
旋轉角度：可左右旋轉360°
線纜：標配50米，直徑5MM，可用于水下和深井探測
工作水深：50米
使用溫度：-20--60度
儲存溫度：-30--80度
調節方式：手動/自動
照明功能：36顆高亮夜視燈，白光燈24顆 ，紅外燈12顆，具有白光和紅外切換使用功能
